Dachstühle

 VR Bank 2

Dachstuhl der VR Bank in Schopfloch. Der Dachstuhl wurde aus Konstruktionsvollholz sowie Brettschichtholz hergestellt. Alle Hölzer sind gehobelt. Diese Ausführung der Dachform nennt mann Mansardendach. Ein Genuss für jeden Zimmermann. Heute leider nur noch selten zusehen. Der Vorteil - im Dachgeschoß sind die Außenwände nur leicht geschrägt.


 VR Bank

Das fertiggestellte Mansardendach ist nun zur Eindeckung vorbereitet.  Auf die Sparren werden jetzt Holzfaserweichplatten verlegt, eine Unterspannbahn schützt vor winterlicher Nässe bis die Eindeckung kommt. Konter-und Dachlattung wird noch aufgebracht und jetzt ist der Dachstuhl zur Eindeckung bereit.




 und so entstand alles:

 VR Bank 13    VR Bank 11

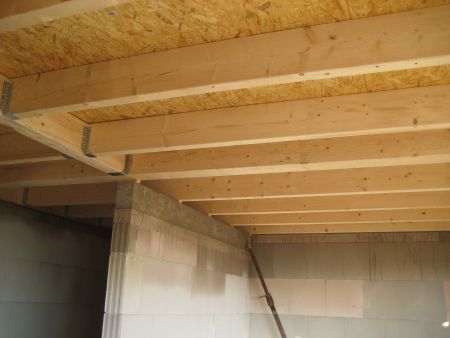

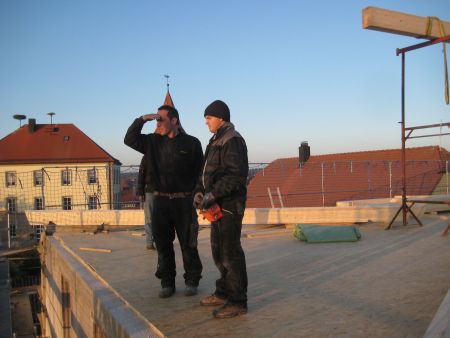

Deckenbalken aus Konstruktionsvollholz. Der Dachbodenbelag besteht aus OSB-Platten   Die Balkenlage ist verlegt, der Boden ist montiert, wir erwarten das Bauholz.
 VR Bank 9



VR Bank 8

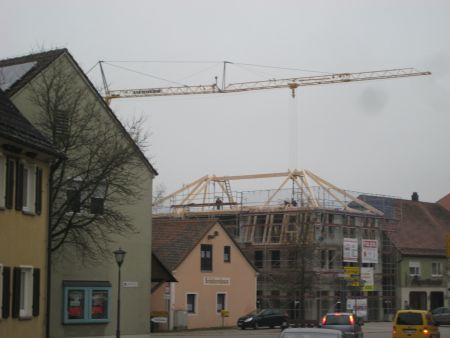

Die Gratsparren aus Brettschichtholz, müssen nach der Firstpfette eingepasst werden.   Firstpfette und Gratsparren sind aufgerichtet,          es geht mit den Hauptsparren weiter

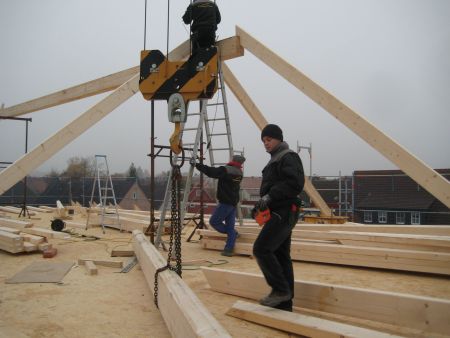

 VR Bank 10    VR Bank 5

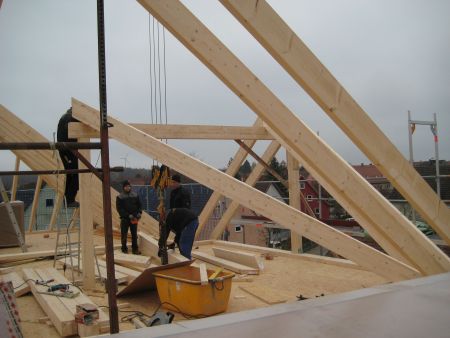

 die ersten Sparren passen    Der Zwergbau im Süden kommt jetzt dran
 VR Bank 6    VR Bank 7

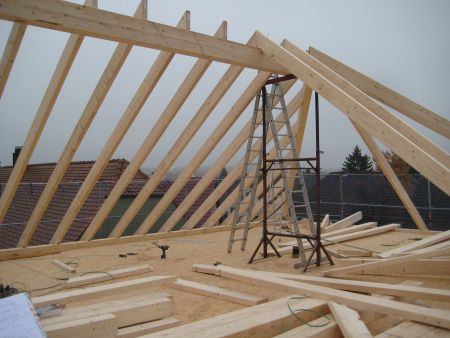

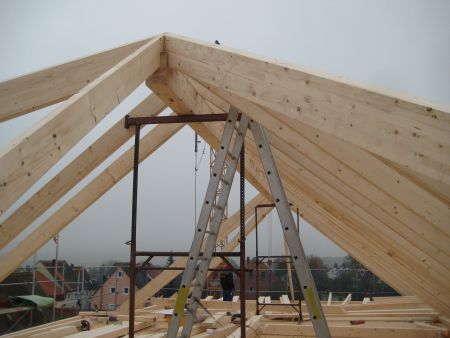

 Schifter an den Gratsparren werden eingepasst    Die Hauptsparren werden aufgestellt
 VR Bank 4    VR Bank 12
 Dachgaubensparren werden aufgebracht                         Die Mansardenhölzer stehen
 VR Bank 3

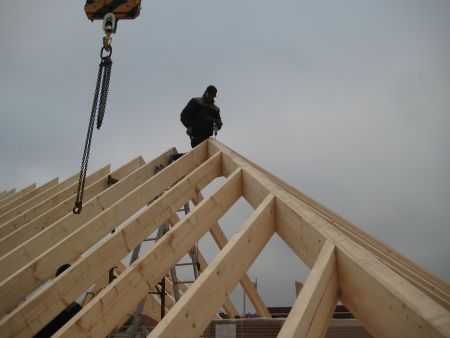

 letzte Arbeitean am Gratsparren. Der Dachstuhl steht kurz vor der Fertigstellung

Saur4

Familienhaus Saur Fürnheim

Saur1

Blick vom Garten



Saur2

Seitenansicht  -  Wintergarten südlich ausgerichtet  ( Anbau rechts ) Sicht auf die drei Gauben



Sauer 2

Der Baum fürs Richtfest ist geschmückt



Sauer 3

Die Sparrenköpfe sind gehobelt und graphitgrau gestrichen
Die Baustelle wurde für das anstehende Richfest vorbereitet



Sauer 1

Dachstuhl mit eingeschifteter Garage und eingeschfiteter Hausüberdachung
Auf der Hofinnenseite befindet sich eine Satteldachgaube
Auf der Rückseite befinden sich drei weitere Gauben
Auf der Südseite befindet sich eine Dachverlängerung über den eingebauten Wintergarten



Unser akutuelles Projekt in Schopfloch
im März 2015



Wir freuen uns auf die Umgestaltung,
vor allem aber auf das Ergebnis :)
